Un radiateur fonte de dix éléments posé sur deux pieds sous-dimensionnés, avec un plancher bois qui fléchit sous la charge en service : on rencontre ce scénario plus souvent qu’on ne le pense en rénovation. Le pied pour radiateur fonte ne sert pas qu’à stabiliser un appareil lourd. Il conditionne la sécurité de l’installation, la préservation du sol et le respect de contraintes techniques qui, en 2026, méritent qu’on s’y attarde sérieusement.
Charge en service d’un radiateur fonte : le calcul que personne ne fait correctement
La première erreur sur le terrain, c’est de se fier au poids indiqué sur la fiche produit. Ce poids correspond à la fonte seule, sans eau. Or un radiateur raccordé au circuit de chauffage central contient plusieurs litres d’eau répartis dans chaque élément.
A découvrir également : Carrefour en ligne achat : comment optimiser la livraison à domicile ?
La donnée qui compte pour dimensionner les pieds, c’est la charge en service : poids de la fonte plus masse d’eau contenue. On multiplie le nombre d’éléments par le poids à vide d’un élément, puis on ajoute la masse d’eau par élément. Sur un modèle ancien à colonnes, la différence entre le poids catalogue et le poids réel en fonctionnement peut atteindre plusieurs dizaines de kilos.
Les professionnels appliquent ensuite un coefficient de sécurité. Une recommandation courante consiste à dimensionner les supports pour 1,5 fois la charge totale. Ce n’est pas une précaution théorique : sur un plancher bois ancien ou un sol irrégulier, les vibrations, les dilatations thermiques et les micro-mouvements du bâti sollicitent les fixations bien au-delà du simple poids statique.
A lire en complément : Fuite frigo : les pannes les plus courantes et comment les éviter
Méthode rapide pour estimer la charge
- Relever le nombre d’éléments du radiateur et le poids unitaire à vide (disponible sur la documentation du fabricant ou mesurable par pesée d’un élément isolé).
- Ajouter la contenance en eau par élément (variable selon le profil : deux colonnes, quatre colonnes, six colonnes), puis multiplier par le nombre d’éléments.
- Appliquer le coefficient de 1,5 au total pour obtenir la capacité minimale que chaque pied doit supporter, divisée par le nombre de pieds prévus.
Si on ne retrouve pas la documentation d’origine, les retours varient sur la contenance exacte selon les époques de fabrication. Dans ce cas, partir sur une estimation haute reste la meilleure approche.

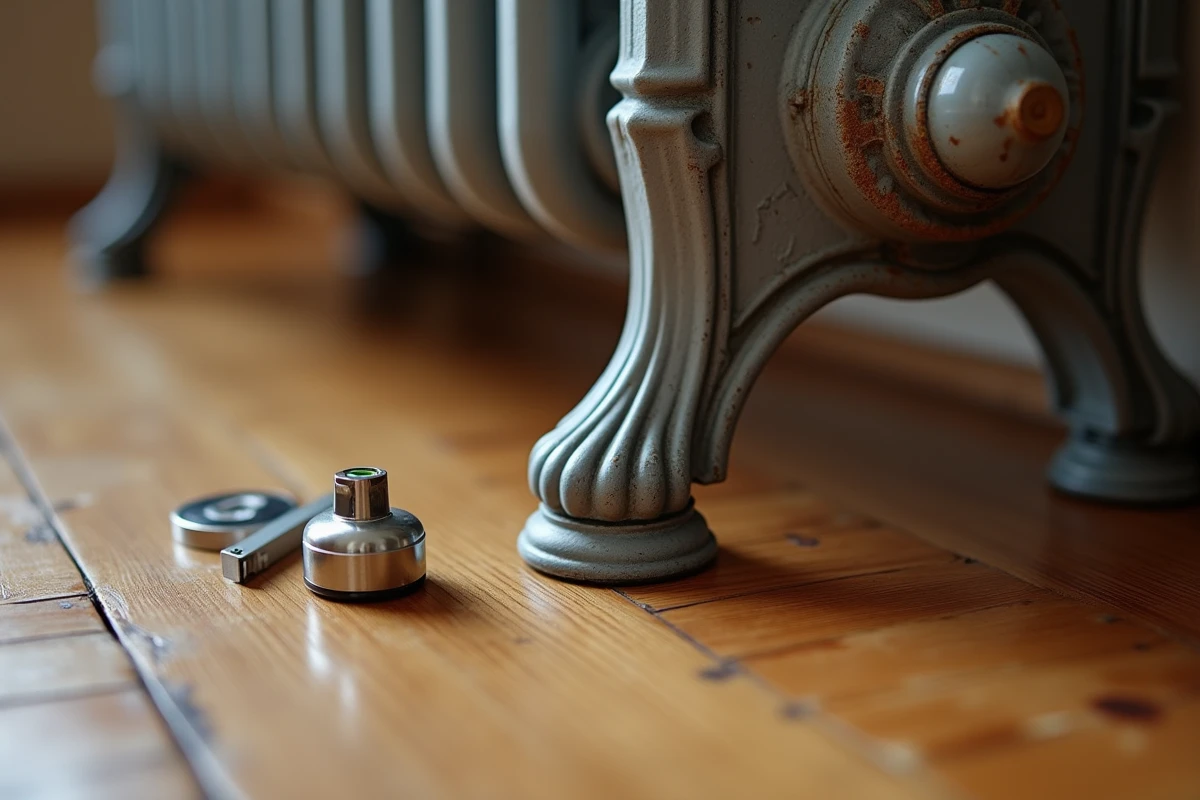

Pied pour radiateur fonte sur plancher bois : contraintes spécifiques
Sur une dalle béton, la question de la répartition de charge se pose rarement. Sur un plancher bois, le problème change de nature. Les solives encaissent la charge de façon localisée, et deux pieds étroits peuvent concentrer le poids sur une surface trop réduite.
La solution terrain consiste à intercaler une platine de répartition entre le pied et le plancher. Une plaque métallique ou une semelle en bois dur élargit la zone d’appui et limite le risque de poinçonnement. On voit aussi des installateurs poser les pieds directement au-dessus d’une solive, repérée par sondage, pour que la charge descende verticalement sans solliciter le solivage en flexion.

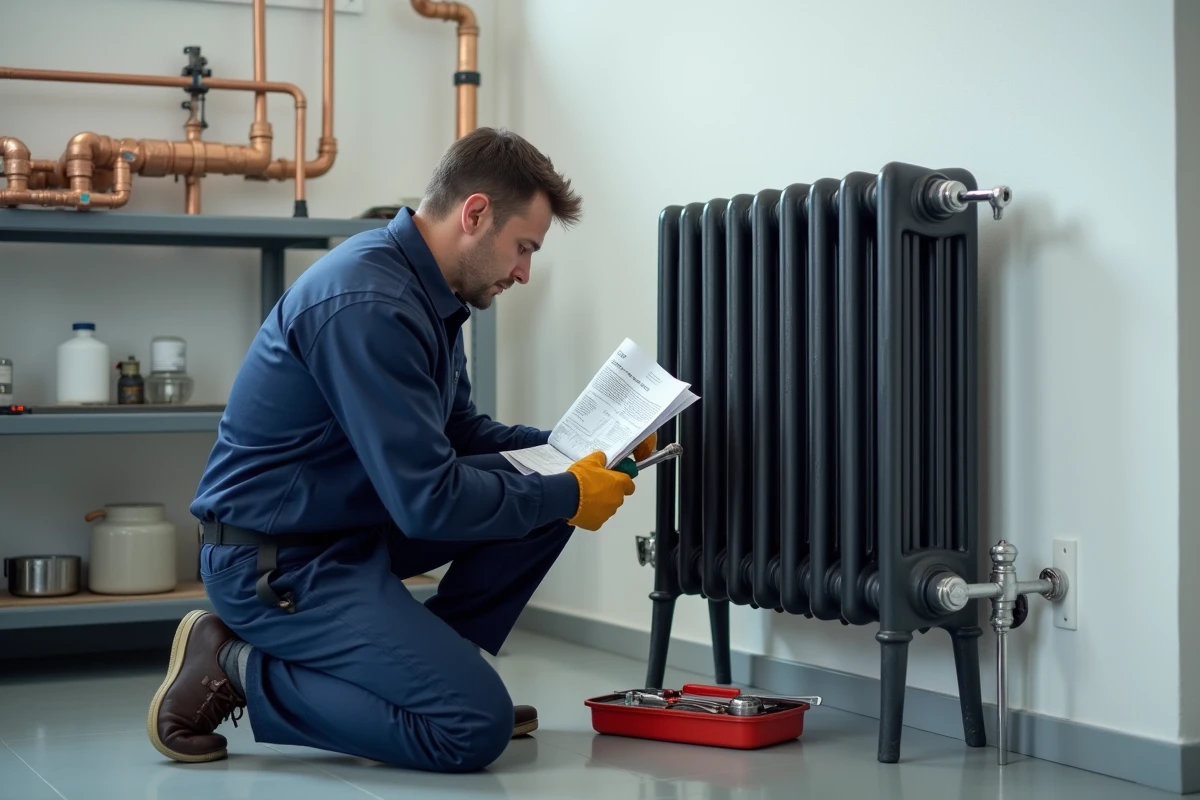

Un pied réglable en hauteur compense un sol irrégulier sans caler avec des rondelles ou des morceaux de bois, ce qui reste un bricolage fragile dans le temps. Les modèles à vis de réglage permettent de mettre le radiateur d’aplomb et de maintenir l’alignement des raccords hydrauliques, ce qui limite les contraintes sur les tuyauteries.
Fixation murale ou pieds au sol : quand la sécurité impose le choix
Les radiateurs fonte anciens étaient souvent accrochés à des consoles murales scellées dans la maçonnerie pleine. En rénovation, on tombe régulièrement sur des cloisons en placo, des murs en carreaux de plâtre ou des briques creuses qui ne supportent pas la charge.
Quand le mur ne peut pas reprendre le poids, les pieds au sol deviennent la seule option sûre. On conserve éventuellement des pattes murales hautes pour empêcher le basculement, mais toute la charge verticale passe par les pieds. Ce montage mixte (pieds porteurs plus patte anti-basculement) est la configuration la plus fiable sur cloison légère.
Risques concrets d’une fixation inadaptée
Un radiateur fonte qui s’arrache d’un mur en placo ne tombe pas doucement. La masse en jeu peut endommager le sol, rompre les raccords et provoquer une fuite sur le circuit de chauffage. Dans une pièce de passage ou une salle de bains, le risque pour les occupants est réel. La prévention passe par un diagnostic simple : sonder le mur, identifier sa nature, et adapter le mode de fixation avant de remplir le circuit.
Normes et règles applicables aux supports de radiateur en 2026
Il n’existe pas de norme NF spécifiquement dédiée aux pieds de radiateur fonte. La sécurité de l’installation repose sur des textes plus larges. Les DTU relatifs aux installations de chauffage central imposent que les supports soient dimensionnés pour la charge réelle de l’appareil, eau comprise, et que la fixation empêche tout déplacement accidentel.
En copropriété, les travaux touchant au circuit de chauffage collectif nécessitent souvent une validation par le syndic. Remplacer des consoles murales par des pieds au sol modifie la répartition des charges sur le plancher, ce qui peut concerner le règlement de copropriété si le plancher est un élément commun.
Pour les logements soumis à un DPE avant vente ou location, la qualité de l’installation de chauffage entre dans l’évaluation globale. Un radiateur mal fixé ou instable peut être signalé comme un défaut, même si ce n’est pas un critère bloquant en soi. Depuis 2025, les évolutions réglementaires autour du DPE et de MaPrimeRénov’ renforcent l’attention portée à l’état général des équipements de chauffage.
Points à vérifier avant installation
- Nature du mur porteur ou de la cloison (maçonnerie pleine, placo, brique creuse) pour décider entre fixation murale, pieds au sol, ou montage mixte.
- État du plancher sous le radiateur : capacité portante, présence de solives accessibles, nécessité d’une platine de répartition.
- Compatibilité du pied avec le modèle de radiateur : entraxe, largeur d’appui, hauteur, nombre de colonnes.
- Température de surface du pied et distance par rapport aux matériaux combustibles si le radiateur est proche d’un meuble ou d’un revêtement sensible à la chaleur.
Un pied pour radiateur fonte bien choisi et correctement posé transforme une installation lourde en un ensemble stable pour des décennies. Le dimensionnement sur la charge en service, le coefficient de sécurité de 1,5 et l’adaptation au type de sol restent les trois points techniques à ne pas négliger, quel que soit le modèle de radiateur ou l’ancienneté du bâtiment.
